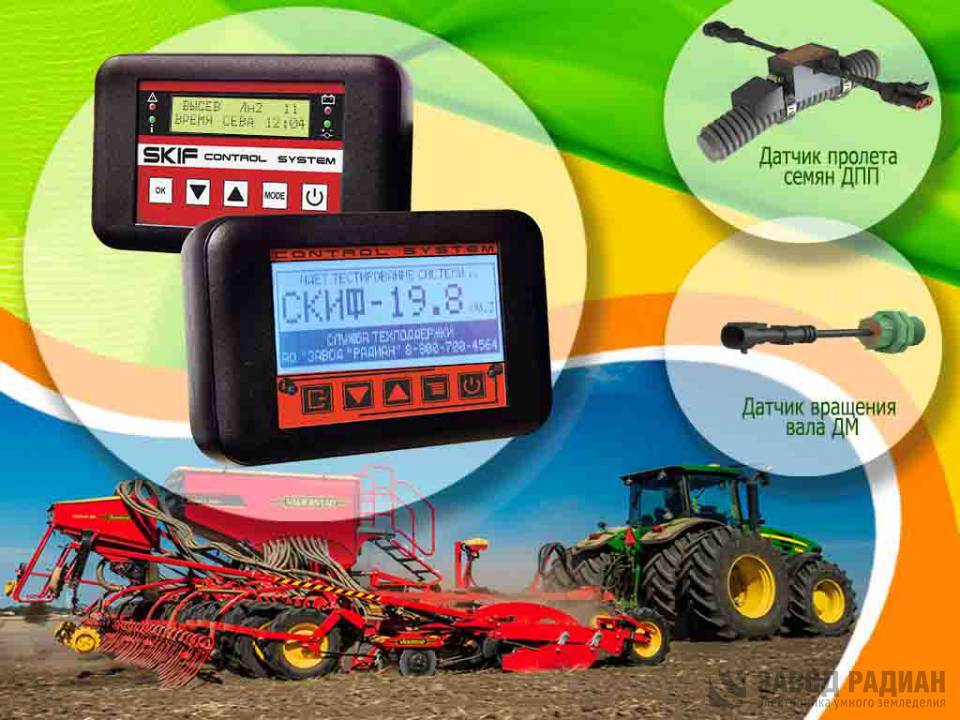

Система СКИФ-19 простая и эффективная система контроля высева.

Предназначена только для контроля пролета посевного материала на пневматических посевных комплексах в дополнение к штатной системе управления и контроля.

Предназначение системы:

пневматические сеялки и ПК

СКПК контролирует:

факт пролета семян к сошнику по двум независимым линиям (семена/удобрения);

факт вращения валов дозаторов;

целостность цепи подключения датчиков пролета семян ДПП;

напряжение в сети питания и надежность контакта присоединения системы к цепи питания;

Предоставляемая информация:

номер сошника, датчик пролета семян которого неисправен;

номер забившегося сошника;

отсутствие вращения вала высевного агрегата;

снижение напряжения в бортовой сети трактора и нарушения цепи питания СКПК (в случае возникновения аварий - осуществляется звуковая и визуальная сигнализация).

Дополнительные возможности:

Ускоренный опрос датчиков пролета посевного материала (ДПП);

Программная функция закладки технологической колеи в основном меню настройки системы;

Возможность программирования сигнала и периода отображения ошибок;

Отображение времени сева;

Подсчет отработанных моточасов;

Возможность подключения двух линий датчиков ДПП.

Датчик ДПП:

Принцип действия датчика - акустический. Он плотно накладывается на трубу семяпровода и улавливает акустические колебания, возникающие при соударении гранул посевного материала со стенкой трубы семяпровода.

Датчик одинаково успешно обнаруживает факт пролета через семяпровод как зерен пшеницы и гранул удобрений, так и семян любых других культур - от рапса и до гороха.

Универсальная форма корпуса датчика позволяет крепить датчики на трубы семяпроводов различных наружных диаметров - от 25 до 32 мм.

Для отображения информации о процессе сева на выбор покупателя предлагается два различных вида мониторов:

Монитор М19Т с двустрочным ЖК-дисплеем. Информация представляется в виде текста и пиктограмм.

Монитор М8.1S с графическим ЖК-дисплеем размером 100х33 мм. Информация о качестве сева предоставляется в виде пиктограмм и текстовых сообщений.

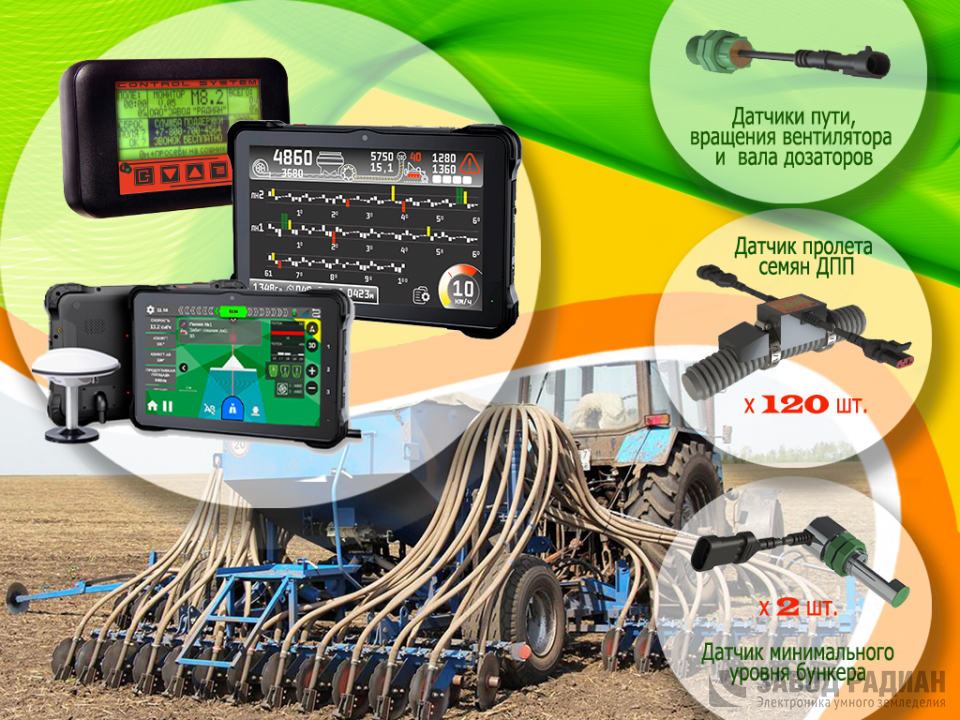

Система "СКИФ-26"

Предназначена для полного контроля технологических параметров работы пневматических посевных комплексов преимущественно отечественного производства. СКПК "СКИФ-26" может использоваться как в комплекте с МОНИТОРАМИ производства АО "Завод "РАДИАН", так и в составе сложной системы контроля и навигации производства других предприятий.

Предназначение системы:

Пневматические сеялки шириной до 11 метров

СКПК контролирует:

факт пролета семян к сошнику;

наличие семян и/или удобрений в бункерах сеялки;

частоту вращения 1 вентилятора сеялки;

факт вращения валов дозатора;

скорость движения ПК;

засеянная площадь;

целостность цепи подключения датчиков пролета семян ДПП;

напряжение в сети питания и надежность контакта присоединения системы к цепи питания.

Предоставляемая информация:

номер забившегося сошника;

номер сошника, датчик пролета семян которого неисправен;

скорость движения комплекса;

засеянная площадь (га) и отработанное время с момента ввода в эксплуатацию;

текущая засеянная площадь (с момента сброса счетчика площади);

отсутствие вращения валов высевного агрегата;

снижение уровня посевного материала или удобрений в бункере ниже установленного;

скорость вращения 1 вентилятора сеялки;

снижение напряжения в бортовой сети трактора и нарушения цепи питания СКПК (в случае возникновения аварий - осуществляется звуковая и визуальная сигнализация).

Для отображения информации о процессе сева на выбор покупателя предлагается три различных вида мониторов:

Монитор МП22 с двустрочным ЖК-дисплеем. Информация представляется в виде текста и пиктограмм.

Монитор М8.2 с графическим ЖК-дисплеем размером 100х33 мм. Информация о качестве сева предоставляется в виде пиктограмм и текстовых сообщений.

Монитор СКИФ-ВИЗОР с цветным HD дисплеем 1280х800. Информация о качестве сева предоставляется в виде пиктограмм и текстовых сообщений.

Дополнительные возможности:

система имеет возможность работы без датчиков пролета (ДПП);

система корректно работает в режиме закладки технологической колеи при записи в ее память номеров колейных (перекрываемых) сошников;

возможность подключения выносного тахометра для отображения оборотов вращения вентилятора вблизи двигателя внутреннего сгорания;

Система имеет возможность работать в режиме агронавигатора при замене штатного монитора на монитор "ГлоНАШ" с возможностью облачного сервиса и удаленного мониторинга в режиме on-line.

Система имеет возможность работать в режиме агронавигатора при замене штатного монитора на монитор "Агронавигатор Smart"

Количество контролируемых сошников:

до 120 шт.

Типы сеялок и ПК:

Сеялки с шириной захвата до 11 м: Агратор, Конкорд, Быстрица, Lemken и пр.

Датчик ДМ используется как:

датчик оборотов вентилятора;

датчик скорости движения ПК;

датчик оборотов вала дозатора.

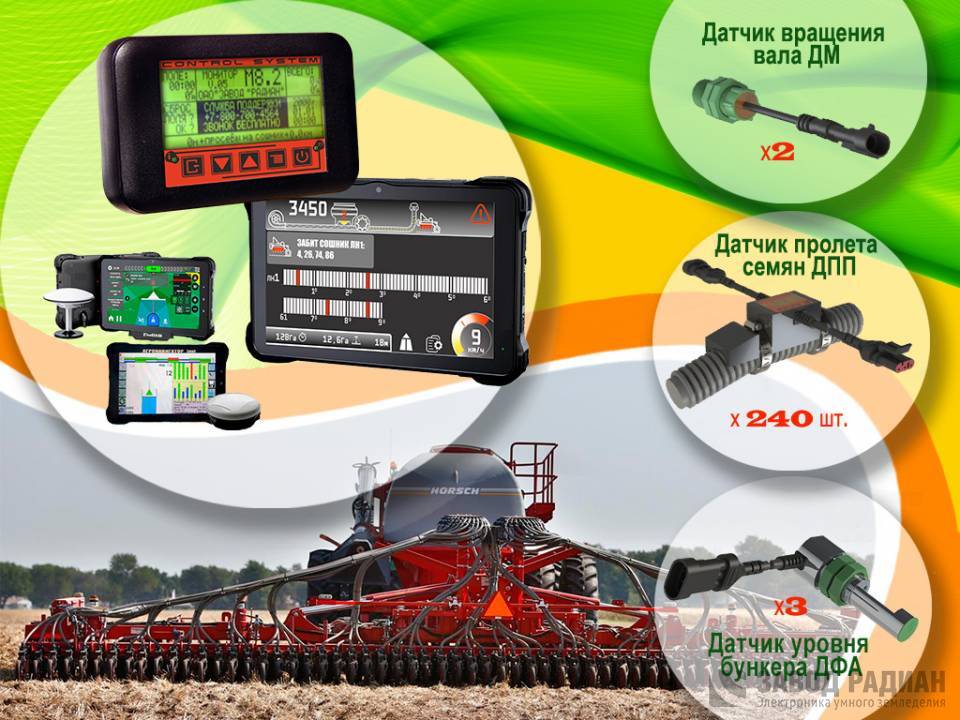

Система "СКИФ-28"

Система "СКИФ-28" предназначена для полного контроля технологических параметров работы широкозахватных пневматических посевных комплексов. СКПК "СКИФ-28" может использоваться как в комплекте с МОНИТОРАМИ производства АО "Завод "РАДИАН", так и в составе сложной системы контроля и навигации производства других предприятий.

Предназначение системы:

Широкозахватные пневматические посевные комплексы (более 11 метров)

СКПК контролирует:

факт пролета семян к сошнику по двум независимым линиям;

наличие семян и/или удобрений в 3-х бункерах сеялки;

частоту вращения 2-х вентиляторов;

факт вращения валов дозатора;

скорость движения ПК;

засеянная площадь;

целостность цепи подключения датчиков пролета семян ДПП;

напряжение в сети питания и надежность контакта присоединения системы к цепи питания.

Предоставляемая информация:

номер забившегося сошника;

номер сошника, датчик пролета семян которого неисправен;

скорость движения комплекса;

засеянная площадь (га) и отработанное время с момента ввода в эксплуатацию;

текущая засеянная площадь (с момента сброса счетчика площади);

отсутствие вращения валов высевного агрегата;

снижение уровня посевного материала или удобрений в бункере ниже установленного;

частота вращения 2х вентиляторов сеялки;

снижение напряжения в бортовой сети трактора и нарушения цепи питания СКПК (в случае возникновения аварий - осуществляется звуковая и визуальная сигнализация.

Для отображения информации о процессе сева на выбор покупателя предлагается три различных вида мониторов:

Монитор МП22 с двустрочным ЖК-дисплеем. Информация представляется в виде текста и пиктограмм.

Монитор М8.2 с графическим ЖК-дисплеем размером 100х33 мм. Информация о качестве сева предоставляется в виде пиктограмм и текстовых сообщений.

Монитор СКИФ-ВИЗОР с цветным HD дисплеем 1280х800. Информация о качестве сева предоставляется в виде пиктограмм и текстовых сообщений.

Система имеет возможность работать в режиме агронавигатора при замене штатного монитора на монитор "ГлоНАШ" с возможностью облачного сервиса и удаленного мониторинга в режиме on-line.

Система имеет возможность работать в режиме агронавигатора при замене штатного монитора на монитор "Агронавигатор Smart".
